PYF-1排煙閥主要功能?特點

①　用于排煙系統中，平時呈常閉狀態

②　火災排煙時控制中心DC24V電動開啟或現場手動開啟閥門，輸出動作信號聯鎖啟動排煙風機

③　手動復位

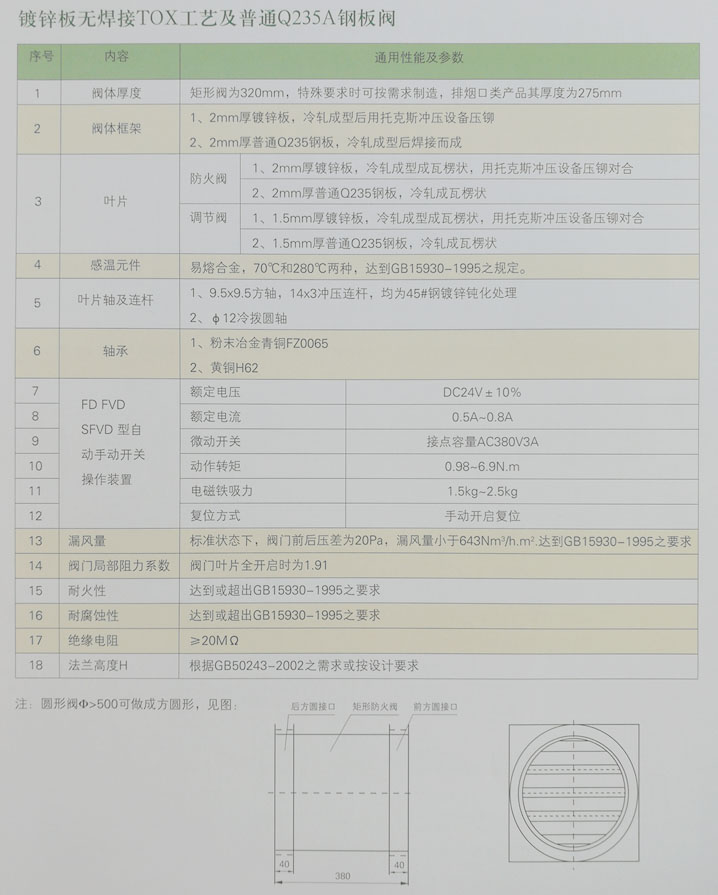

主要技術參數

①　動作電壓：DC24V

②　動作電流：≤0.7A

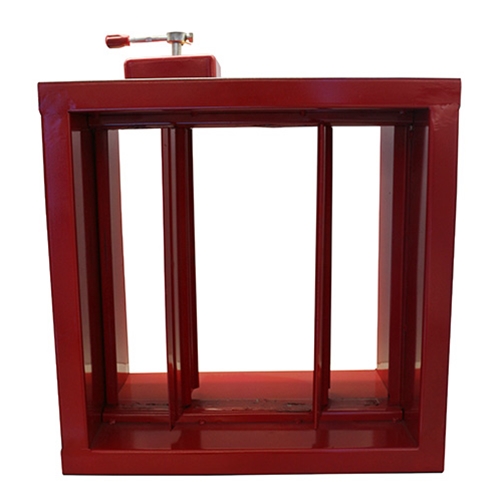

閥門結構

主要部件：閥體、葉片、軸、軸套、執行機構

電氣接線原理示意圖

說明：（1）、（2）為DC24V電源（1）為（+）

（2）、（3）為閥門動作信號

（4）、（5）為聯鎖控制線（常閉、無源）

（5）、（6）為聯鎖控 線（常開、無源）

PYF-1排煙閥安裝及注意事項:

1、安裝閥體之前應先檢查閥門外框及操作機構是否完好，動作是否靈活，確認閥門各方面都正常之后，再進行安裝。

2、閥體安裝前，應注意在閥門周圍，特別有閥門操作機構一側，應予留出位置，一般應不小于350 mm的凈空間，以便于定期的動作實驗和檢查。

3、閥門在吊頂內安裝時，在觀察和操作機構的下方應設有檢查門孔，一般尺寸不小于450×450mm，如在條件有限時，吊頂檢修孔也可減至400×400 mm。

4、閥門在安裝之前或在安裝后的使用過程中，應定期進行啟閉動作實驗，建議每半年至一年進行一次，并做好記錄。動作實驗包括：電動啟閉是否靈活；防火閥、排煙閥使用電信號或手動是否動作，動作后電信號輸出情況。

5、不得將其它任何外力加在閥門上，宜有單獨的支吊架，一避免閥門在外力影響下產生變形，影響閥門的動作功能。

6、電氣線路及遠程控制鋼索應采用Dg20的普通塑料管為保護套管。 控制鋼索套管的彎曲半徑不宜小于250 mm，彎曲一般不多于3處。（鋼索長度一般不宜大于6m，若長度超過6m，訂貨時應另加說明。）在條件許可的情況下，一般采用近距離控制為宜。
